TP347H管屏焊接上的应用

1Cr19Ni11Nb(TP347H)属于高碳含铌Cr -Ni 奥氏体不锈钢, 由于含稳定化元素Nb , 其耐晶间腐蚀和耐多硫酸晶间应力腐蚀性能良好, 在酸、碱、盐等腐蚀.介质中其耐蚀性与含Ti 的18 -8 奥氏体不锈钢相近, 因此广泛用于锅炉、发电、石油、化工、合成纤维、食品、造纸等工业。由于Nb 较Ti 不易烧损, 此钢种又可用作焊接铬镍奥氏体不锈钢的焊芯。该钢种比316 系具有更高的高温强度和更好抗高温氧化性能,所以又常作为热强钢使用。TP347H 主要应用在高压锅炉管和火电用管,使用温度在625～649℃之间,30MPa的压力下使用,要求钢种在使用105H后不会失效(由具体使用温度和时间决定)。

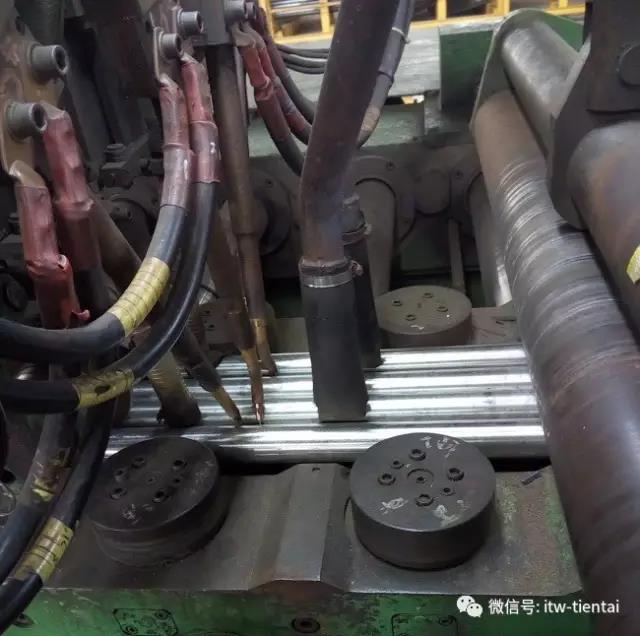

TP347H不锈钢管道采用固溶加稳定化热处理状态交货,具有良好的焊接性。国内知名锅炉厂TP347H管屏结构，管屏尺寸Φ180mm*8mm+6mm*12mm。为提高生产效率，选用埋弧焊接方法，选用ug环球视讯埋弧焊材TFS-330+TW-347进行焊接，适用于高效自动化（焊接速度达到850mm/min）生产车间。管屏焊接组装如下图：
